簡述

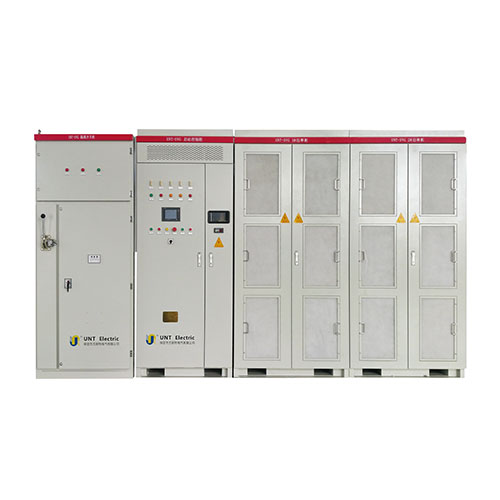

       UNT-SVG高壓鏈?zhǔn)届o止無功發生器是當今無功補償領域較新技術的代表，SVG并聯于電網中，相當于一個可變的無功電流源，其無功電流可快速的跟蹤負載的變化而變化，自動補償系統所需無功功率，SVG的響應速度極快，又稱為靜止同步補償器（Static SynchronousCompensator，簡稱 STATCOM）。

基本原理
       SVG的基本原理是利用可關斷大功率電力電子器件如（IGBT），組成自換相橋式電路，通過電抗器并聯在電網上，適當調整橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流，就可以使該電路吸收或發出滿足要求的無功電流，實現動態補償?shù)哪康摹VG在其額定補償范圍內既可以發出感性無功又可以發出容性無功，相當于一個連續動態可調的電感或電容。

技術特點簡介
?響應速度快，平均損耗低
?SVG響應時間： ≤5ms，傳統無功補償設備響應時間： ≥20ms。
?平均損耗≤0.7%，國內同行業較低。

?設備的免維護性
?模塊化設計，功率單元的結構和電氣性能完全一致，單元可以互換。
?安裝、設定、調試簡便，運行操作簡單易行。

?控制精度高，占地面積小
?控制精度高，為0.005度，控制分辨率為0.7%，優于其他廠家。
?因為不需要大量的電抗器和電容器等無源器件，因此縮小了補償裝置和的體積和占地面積。僅為同容量SVC的1/3至1/2。

?低電壓特性好
?SVG具有電流源的特性，其輸出電流可不受母線電壓影響，使系統具備很強的低電壓穿越能力。
